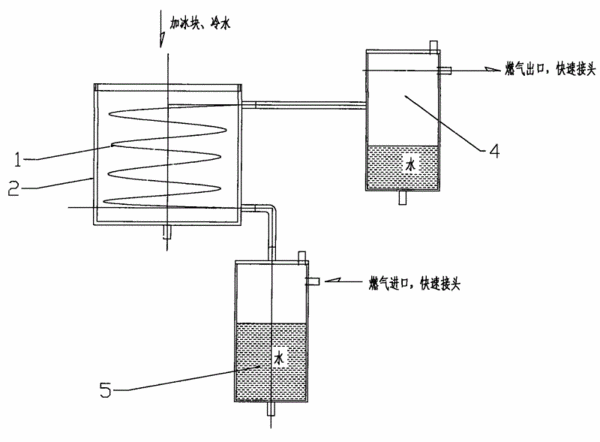

摘要:本实用新型涉及一种简易的气体除湿装置,其特征在于,该装置包括:依次连接的排水罐、冷却罐和出气罐;所述的排水罐的上部设有燃气进口,其顶部设有管路连接至冷却管的一端;该冷却管设置在冷却罐内部,其另一端通过管路连接至出气罐的上部;所述的冷却罐内部充满冷却液;所述的出气罐的上端部设有燃气出口。所述的冷却液为冰水混合物。所述的排水罐上部的燃气进口或/和所述的出气罐上端部的燃气出口处还设有快速接头。所述的冷却管为螺旋盘管。所述的排水罐、冷却罐或/和出气罐采用透明材料制成或者带有纵向透明观察窗。本实用新型利用简便的方法取出将进入仪表的气体中的水分。同时,能有效降低气体的腐蚀性,大大延长仪表的寿命。
- 专利类型实用新型
- 申请人北京时代桃源环境科技有限公司;
- 发明人宋燕民;
- 地址100085 北京市海淀区上地东路9号得实大厦3层南区东侧
- 申请号CN201020113394.9
- 申请时间2010年02月08日
- 申请公布号CN201658936U
- 申请公布时间2010年12月01日
- 分类号B01D53/26(2006.01)I;
