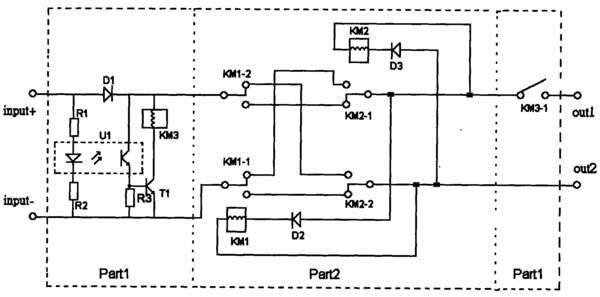

摘要：本实用新型公开了一种充电器电池保护电路，包括：充电电池短路保护电路、充电电池的极性保护电路。该充电器电池保护电路的输入端用于与充电器的输出部分相接，其输出端用于与充电电池相接，从而使充电器通过保护电路后再为电池充电。在电池接入之后，该充电器电池保护电路的极性保护电路部分能根据电池的极性自动调整，使充电器输出极性与接入的电池相适应，防止极性反接，从而保证充电器系统的使用安全；同时，该充电器电池保护电路可以通过短路保护电路控制电源输出端的通断，当充电器系统出现故障时，可断开电池与充电器的连接，防止电池向充电系统放电。
- 专利类型实用新型
- 申请人中达电通股份有限公司;
- 发明人陆宝华;石坚;王斌;
- 地址201209 上海市浦东新区曹路镇民夏路238号
- 申请号CN201020151162.2
- 申请时间2010年04月06日
- 申请公布号CN201656451U
- 申请公布时间2010年11月24日
- 分类号H02H7/18(2006.01)I;H02J7/00(2006.01)I;
