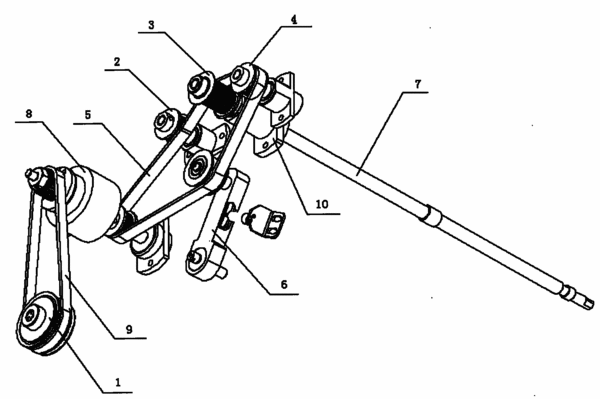

摘要：本实用新型公开了一种新型的同步带垂直传动机构，其特征在于：它包括离合器组件、张紧机构、动力齿轮、主传动齿轮、副传动齿轮、张紧轮、轴和两根同步带；动力齿轮与电机连接，获得动力，通过同步带、离合器组件传送到主传动齿轮，主传动齿轮与轴相连，主传动齿轮获得动力转动，带动轴转动，给上扫描组件提供动力。轴随上扫描组件抬起而向上转动一定角度，主传动齿轮向下转动，同步带放松，此时张紧机构外移，使同步带重新处于张紧状态；主传动齿轮宽度足够大，保证处于任何位置，同步带都不会滑落。
- 专利类型实用新型
- 申请人北京五岳鑫信息技术股份有限公司;
- 发明人叶方全;李海平;
- 地址100085 北京市海淀区上地信息路22号上地科技综合楼B座五层
- 申请号CN200920351270.1
- 申请时间2009年12月29日
- 申请公布号CN201639644U
- 申请公布时间2010年11月17日
- 分类号H04N1/00(2006.01)I;
