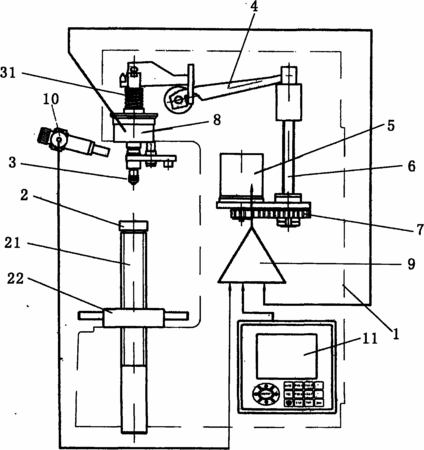

摘要:一种数显布氏图像自动测量硬度计,包括机身、升降试样台、压头、杠杆,以及连接在杠杆后端的动力机构,动力机构包括电机以及与电机相连接的滚珠丝杠,滚珠丝杠上端与杠杆后端连接,滚珠丝杆下端通过齿轮副与电机的输出轴相连接,压头与压头柄之间固定有压力传感器,压力传感器的信号输出端与控制器连接,在压头侧方设置有数字式自动编码器,数字式自动编码器的信号输出端与控制器相连,控制器通过输出信号与电机的控制信号端相连。在硬度计中采用传感器测量压头的压力值,传给控制器,由控制器控制加荷机构,以便控制压头在加荷、保荷过程中施加准确的载荷,试样上的压痕由数字式自动编码器读取、形成硬度值,传送给控制器供显示。
- 专利类型实用新型
- 申请人上海尚材试验机有限公司;
- 发明人钱保根;
- 地址201411 上海市奉贤区奉城经济开发区奉旺路373号
- 申请号CN201020159780.1
- 申请时间2010年04月15日
- 申请公布号CN201637644U
- 申请公布时间2010年11月17日
- 分类号G01N3/42(2006.01)I;
