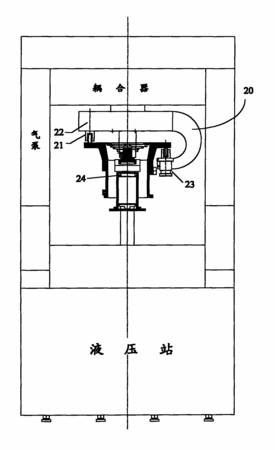

摘要：本实用新型公开了一种旋转剪切压实试验机，包括：固定在试验机上的主轴支臂，主轴支臂内安装有和压力滚轮相连接的气缸和压力传感器，调节固定卡盘的角度；压力传感器将感应到的压力值通过耦合器传输至控制系统；主轴穿过主轴支臂、固定卡盘连接模具内的上压头，模具内的另一端卡持连接与上压头位置相对的下压头；控制系统连接液压站和变频器，控制主轴转速和液压站向液压缸顶杆延长柱输出的压力。本实用新型采用PLC准确控制实验过程通过PC机打印实验结果；通过耦合器稳定传输信号，模具更换迅速，加热器采用36V安全电压，采用同一液压站为压实试验机和脱模机提供液压动力，降低了试验成本。
- 专利类型实用新型
- 申请人北京中交工程仪器研究所;
- 发明人杨宗文;
- 地址102628 北京市大兴区黄村镇刘一村委会西500米
- 申请号CN201020128733.0
- 申请时间2010年03月12日
- 申请公布号CN201637636U
- 申请公布时间2010年11月17日
- 分类号G01N3/12(2006.01)I;G01N1/28(2006.01)I;G05B19/05(2006.01)I;
