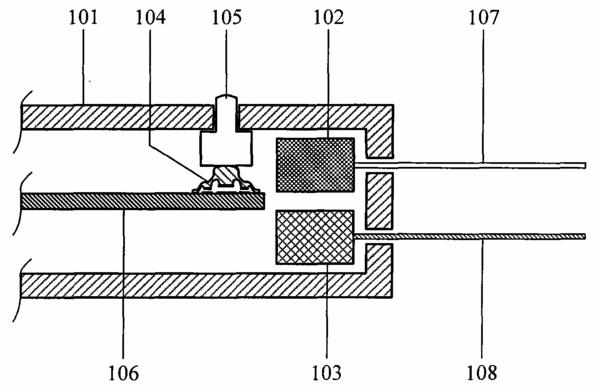

摘要:一种用于操作交互式电子白板的激光笔,包含有作为手柄的壳体、红外激光器组件和可见光激光器组件,以及相应的驱动电路、电源,控制开关。本实用新型中两套激光器组件光轴朝向同一方向并列且互相靠近地安装在壳体的一端,发射孔对应着壳体一端的通光孔;两个激光器的驱动电路至少各有一组控制端,分别与一个双触点的位置开关的两组触点相连接。当行程开关的操作柄移动到一个位置时,第一组触点接通有色激光器;当操作柄移动到第二个位置时,第一组触点保持接通,同时第二组触点接通红外激光器。本实用新型的激光笔具有结构简单、抗干扰力强、可以在远距离上操作大尺寸显示屏幕的优点,非常适用于大型的演讲、会议、授课等场合。
- 专利类型实用新型
- 申请人北京爱易玛克科技有限公司;
- 发明人刘中华;
- 地址100101 北京市朝阳区北苑路170号凯旋城8号楼2单元903室
- 申请号CN200920246864.6
- 申请时间2009年11月12日
- 申请公布号CN201622534U
- 申请公布时间2010年11月03日
- 分类号G06F3/033(2006.01)I;H01S3/23(2006.01)I;H01S3/10(2006.01)I;
