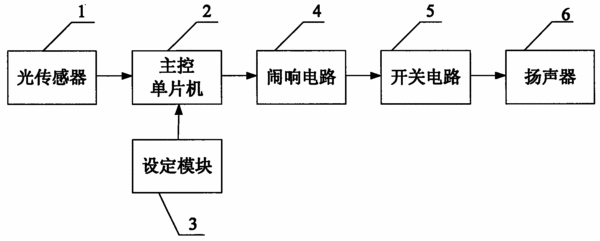

摘要:本实用新型涉及一种光信号感应闹钟,包括闹钟控制电路和扬声器,其中闹钟控制电路包括:主控单片机,设置在闹钟表面的光传感器,与主控单片机相连接、用于设置闹响光强度的设定模块,与主控单片机输出端相连接、用于接收控制信号并驱动扬声器闹响的闹响电路以及与闹响电路相连接的开关电路。采用光传感器接收外界的光信号,通过主控单片机对光强度进行判断,当光强度大于设定的闹响光强度时主控单片机输出闹响控制信号,控制闹钟闹响。本实用新型所公开的光信号感应闹钟,主要用于满足一些特定行业工作者的需求,如农业劳动者、气象观测者,他们的一些工作需要根据光强度的变化而进行,这种光信号感应闹钟可更好的满足他们的工作需求。
- 专利类型实用新型
- 申请人康佳集团股份有限公司;
- 发明人曲涛;
- 地址518053 广东省深圳市南山区华侨城康佳集团
- 申请号CN200920260348.9
- 申请时间2009年11月12日
- 申请公布号CN201607624U
- 申请公布时间2010年10月13日
- 分类号G04C21/16(2006.01)I;G04G13/02(2006.01)I;
