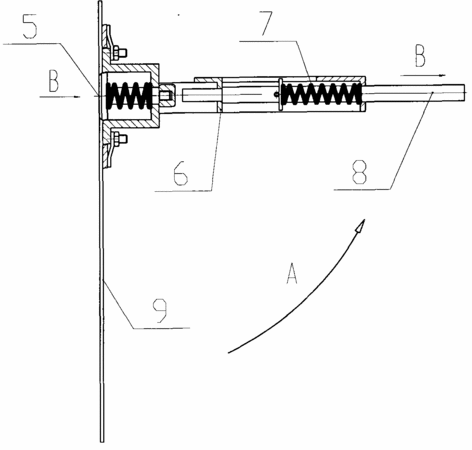

摘要:一种中置柜断路器紧急分闸机构,包括断路器室,断路器室设有断路器门板,在断路器门板上开设有按钮孔;按钮孔中安装有紧急分闸外按钮;在断路器室内可转动地安装有顶杆支架,顶杆支架的转轴安装方向为水平横向;顶杆支架上可轴向移动地安装有顶杆,并安装有对顶杆施加轴向压力的复位弹簧;在断路器门板还设有旋钮孔,在断路器门板外面设有旋钮,在断路器室里面设有传动舌板,旋钮和传动舌板同轴固定连接,两者共同的转轴穿过旋钮孔;在传动舌板和顶杆支架之间设有传动构件。本实用新型可以在断路器室门关闭的情况下对处于工作位置的断路器进行紧急分闸操作,从而保护人身安全和设备安全。
- 专利类型实用新型
- 申请人广东南粤电气有限公司;
- 发明人朱岩松;池才坤;陈泽佳;王宏斌;
- 地址515000 广东省汕头市金平区大学路升平工业区金升五路
- 申请号CN200920264626.8
- 申请时间2009年12月11日
- 申请公布号CN201601409U
- 申请公布时间2010年10月06日
- 分类号H02B11/02(2006.01)I;H02B11/167(2006.01)I;H01H71/10(2006.01)I;
