    应用于CTCS应答器传输模块的天线

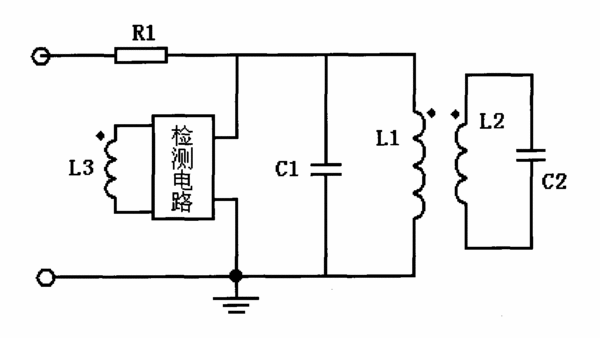

      摘要:本实用公开了一种应用于CTCS应答器传输模块的天线,要解决的技术问题是适应列车在300km/h的高速运行。本实用新型由双频谐振电路、检测电路、调Q电阻R1组成,双频谐振电路产生两个谐振频率,用于应答器传输模块发射功率载波和接收地面设备应答器的FSK信号,检测电路用于天线工作状态的自检,调Q电阻振荡电路和检测电路并联后再与调Q电阻相连,用于展宽4.234MHz通道带宽。本实用新型与现有技术相比,满足列车在300km/h的高速运行时车载设备与地面设备通信,应答器传输模块具有自检功能的天线,能及时提供自身工作状态信息,为铁路运输提供更有力的安全保证。
    • 专利类型实用新型
    • 申请人深圳市远望谷信息技术股份有限公司;
    • 发明人冯汉炯;李云华;王国海;杨正明;
    • 地址518057 广东省深圳市南山区科技园南区T2-B栋
    • 申请号CN200920261398.9
    • 申请时间2009年12月14日
    • 申请公布号CN201576743U
    • 申请公布时间2010年09月08日
    • 分类号H01Q5/01(2006.01)I;H01Q1/32(2006.01)I;
