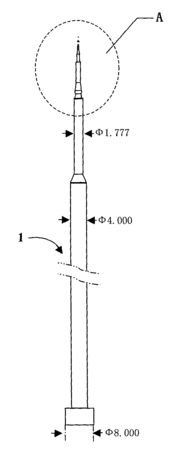

摘要:本实用新型公开了一种微孔注塑成型模具用镶针型芯,包括一镶针型芯本体,其特征在于:该镶针型芯为同轴的阶梯结构,在体长为195.87mm长度上,分为11段不同直径的阶梯轴,由最后的阶梯轴至前第一阶梯轴的直径从Φ8mm开始最终减为0.247mm,其中,在镶针型芯上套有推管;在镶针型芯头端合模有导向支承圆柱。其为攻克微孔塑料注射成型的难关而研制的用聚碳酸酯工程塑料等非金属材料制造光纤针头座创新方法中配套使用的一个模具,使用效果好,辅助制作产品的成功率高。
- 专利类型实用新型
- 申请人北京电子科技职业学院;
- 发明人付宏生;沈建新;刘华刚;
- 地址100176 北京市北京亦庄经济技术开发区凉水河一街9号
- 申请号CN200920278133.X
- 申请时间2009年12月16日
- 申请公布号CN201552721U
- 申请公布时间2010年08月18日
- 分类号B29C45/26(2006.01)I;B29C45/40(2006.01)I;
