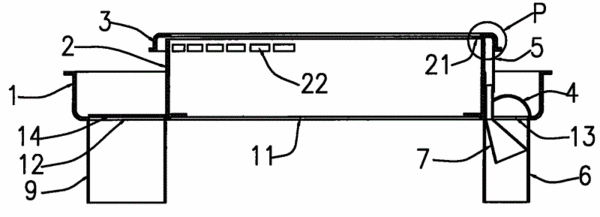

摘要：本实用新型公开了一种火锅油烟雾气净化器的吸排风装置，包括风道外壳、内胆和导风罩，在风道外壳的底面设有吹风孔和吸风孔，该吹风孔的上方设有弧形挡板，吹风孔的下方设有与其连通的排风管，在靠近所述吹风孔的所述内胆的外侧壁上设有上吹风管，该上吹风管经内胆侧壁上部的吹风口与内胆的内腔连通，在所述排风管内部设有嗽叭状下吹风管，该下吹风管的大直径端朝下，小直径端伸出所述吹风孔和挡板与所述上吹风管连通。本实用新型仅有两根管道，安装方便，使用可靠；而且，从吹风口和冷却风口排出的风均经过净化处理，净化效果更好。
- 专利类型实用新型
- 申请人重庆宝法无烟宝电器有限公司;
- 发明人徐宝法;
- 地址400020 重庆市江北区渝北三村30号28-8
- 申请号CN200920127369.3
- 申请时间2009年05月20日
- 申请公布号CN201551938U
- 申请公布时间2010年08月18日
- 分类号B01D49/00(2006.01)I;F24C15/20(2006.01)I;
