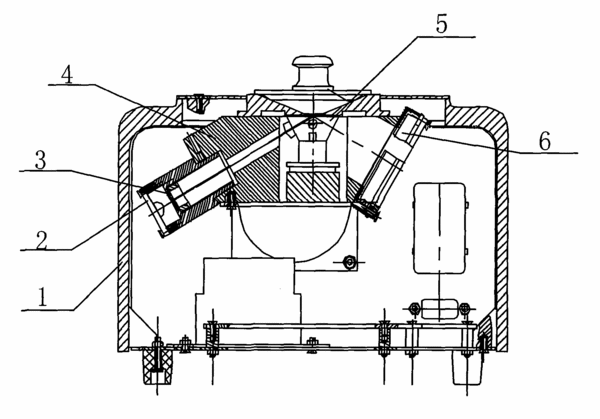

摘要：本实用新型涉及一种阿贝折射仪的光路结构，包括LED光源组、线阵CCD接收面和光路座，其特征在于，还包括一聚折光组件，该聚折光组件具有样品测量面、入射面和出射面，所述的聚折光组件的入射面垂直于置于所述光路座内部的圆孔轴线，该圆孔轴线同时垂直于所述的LED光源组的发光面，所述的聚折光组件的出射面平行于所述线阵CCD接收面，所述的聚折光组件的入射面为平凸聚光透镜入射面，所述的聚折光组件的出射面为棱镜的一个腰面。本实用新型使得自动阿贝折射仪重量轻、体积小、生产装配容易、制造成本低、测量范围大、操作简单，比现有的自动阿贝折射仪的精度提高一个数量级。
- 专利类型实用新型
- 申请人上海精密科学仪器有限公司;
- 发明人孙流星;
- 地址200233 上海市徐汇区苍梧路7号
- 申请号CN200920212047.9
- 申请时间2009年11月10日
- 申请公布号CN201548752U
- 申请公布时间2010年08月11日
- 分类号G02B27/00(2006.01)I;G01N21/43(2006.01)I;
