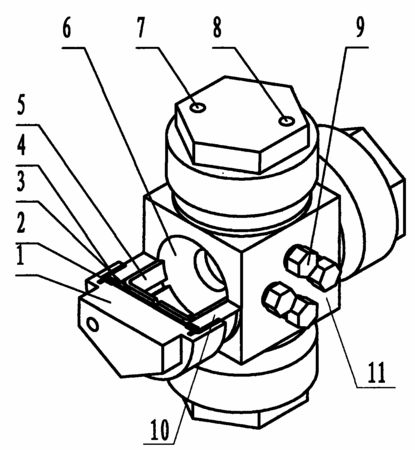

摘要:本实用新型涉及一种多相液态脉动阻尼器,阻尼腔外壳的两端分别与阻尼器主体及阻尼腔端盖之间相连接,阻尼器主体的内部设有多个阻尼腔,在阻尼腔端盖与阻尼腔外壳之间设置有阻尼隔膜,在阻尼隔膜的上侧边缘与下侧边缘分别设有密封件,其内侧还设有辅助复位装置,该辅助复位装置的表面设有多个通孔,其边缘向下延伸形成多个弹性件,在相邻弹性件的侧边之间设有开口。本实用新型体积小,将多个设有不同阻尼液体与阻尼隔膜以及辅助复位装置的阻尼腔均设置于阻尼器主体的内部,可对不同系统压强的压力波动起到很好的阻尼作用,以满足系统压强不同层面段的阻尼需要,实现高效液相色谱仪供液系统在更大的压强范围里都可得到最小脉动的效果。
- 专利类型实用新型
- 申请人北京普析通用仪器有限责任公司;
- 发明人陆振宇;赵培荣;
- 地址101200 北京市平谷区平三路3号
- 申请号CN200920277454.8
- 申请时间2009年11月25日
- 申请公布号CN201547073U
- 申请公布时间2010年08月11日
- 分类号F15D1/00(2006.01)I;
