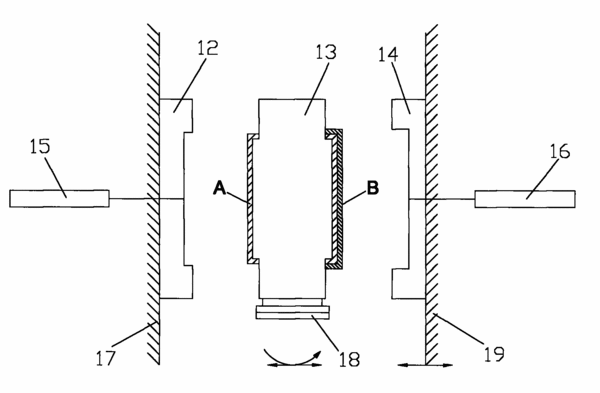

摘要:本实用新型实施例公开了一种多色注塑模具装置,所述多色注塑模具装置包括中间旋转模和多个侧模,所述中间旋转模是具有多个侧面的柱体,所述侧模中的一个是定模,其它侧模是可相对其平移的动模,所述中间旋转模是可相对作为定模的侧模平移和旋转的动模,所述多个侧模设置在所述中间旋转模周围,并且分别与所述中间旋转模上对应的侧面共同形成型腔。采用本实用新型实施例的多色注塑模具装置采用一套模具即可完成双色乃至多色成型件的模制成型,并且大大改善了注塑机的受力状况,降低了注塑模具对注塑机锁模力的要求。
- 专利类型实用新型
- 申请人康佳集团股份有限公司;东莞康佳模具塑胶有限公司;深圳康佳精密模具制造有限公司;
- 发明人向天顺;万三军;吴晓东;杨胜国;陈旭松;
- 地址518053 广东省深圳市南山区华侨城康佳集团
- 申请号CN200920133969.0
- 申请时间2009年07月27日
- 申请公布号CN201544420U
- 申请公布时间2010年08月11日
- 分类号B29C45/32(2006.01)I;B29C45/16(2006.01)I;
