一种多通道微量移液器

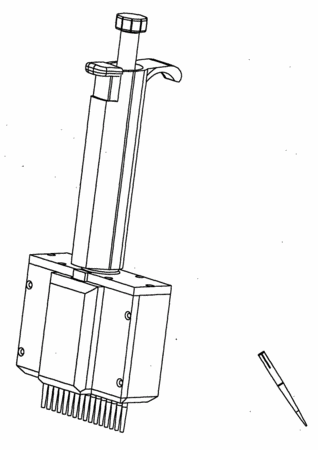

　　摘要：本实用新型的目的在于提供一种多通道的微量移液器用于向384孔微孔反应板加样或从384孔微孔反应板取样。本实用新型的一种多通道微量移液器由主机和附件(一次性使用的吸嘴)构成。主机由手柄、连杆、腔体、腔体外壳构成，腔体内有并行排列的若干个活塞腔，活塞腔内有活塞杆，活塞腔的出口通过枪头坐与枪头连接，一次性使用的吸嘴套到枪头上。相邻活塞腔的中心距离大约为4.5毫米，因此相邻吸嘴的中心距离大约也是4.5毫米。活塞杆通过活塞杆坐与连接杆、操纵杆连接。在活塞杆，连接杆上有压簧来固定其位置，向下推操纵杆杆时，通过连接杆和活塞坐推动活塞往下运动，放松后，依靠压簧的反弹，活塞回到原来的位置，活塞杆的直径是一定的，因此，活塞移动排空的空气体积是与活塞的移动距离成正相关的，活塞移动的距离通过手柄上的调节盘来控制。转移液体是通过操纵活塞杆的来回移动实现的。
