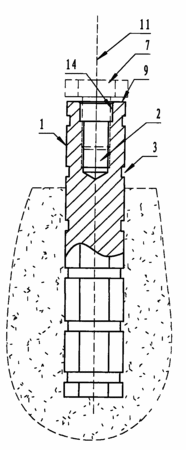

摘要：一种铁路单轴三维测量标志组件，它包括有柱状的预埋件、棱镜插孔测量杆、棱镜插杆测量杆、水准测量杆，所述的预埋件的上端内设有内螺纹连接孔，所述的棱镜插孔测量杆、棱镜插杆测量杆和水准测量杆的下端分别设有与预埋件上端的内螺纹连接孔配合连接的螺纹杆；所述的棱镜插孔测量杆的上端内设有棱镜安装孔；所述的棱镜插杆测量杆的上端下部设有环凹槽；本实用新型还包括有连接在预埋件上端内螺纹连接孔的螺帽，连接在棱镜插孔测量杆、棱镜插杆测量杆和水准测量杆下端螺纹杆上的保护螺母。本实用新型的优点是：结构简单、使用方便、测量精度高、安全可靠，可以保证测量工作顺利进行。
- 专利类型实用新型
- 申请人中铁工程设计咨询集团有限公司;北京华夏通商科技发展有限公司;
- 发明人商立军;张金龙;王国民;马文静;卢金涛;张江;张银虎;
- 地址100055 北京市丰台区广安路15号
- 申请号CN200920247191.6
- 申请时间2009年11月20日
- 申请公布号CN201540112U
- 申请公布时间2010年08月04日
- 分类号G01C15/02(2006.01)I;G01C15/08(2006.01)I;
