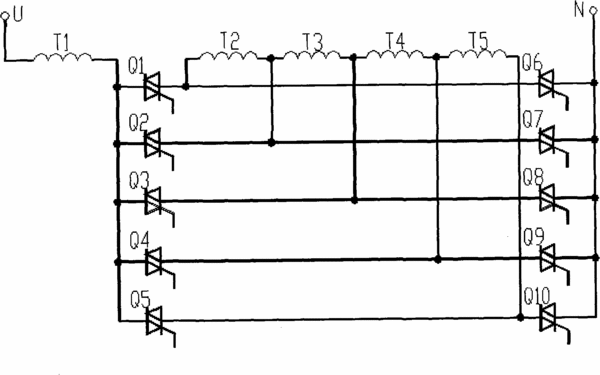

摘要:一种单相同步发电机宽范围连续无缝切换调节电压的装置,它包括双向可控硅,其特征是10个双向可控硅两两串联后并联形成5组,并联后接入主绕组T1,双向可控硅之间引出一根导线,即5组5根导线,5根导线之间依次连接辅助绕组T2、T3、T4、T5。本实用新型的技术效果是:发电机的电压调整范围可达到±8%,该双向可控硅阵列的排列方法可使双向可控硅的使用数量减少,将其应用在电压调节装置中,可使发电机的电压调节幅度得到增加,经济性、可靠性大幅提升,产品附加值高,满足用户的使用期望,适应和引导市场的发展,产品性价比也得到很大的提升。
- 专利类型实用新型
- 申请人泰豪科技股份有限公司;
- 发明人陈永清;吴敏;万新云;张伟;
- 地址330000 江西省南昌市高新开发区高新大道泰豪大厦
- 申请号CN200920189223.1
- 申请时间2009年09月23日
- 申请公布号CN201523353U
- 申请公布时间2010年07月07日
- 分类号H02P9/30(2006.01)I;
