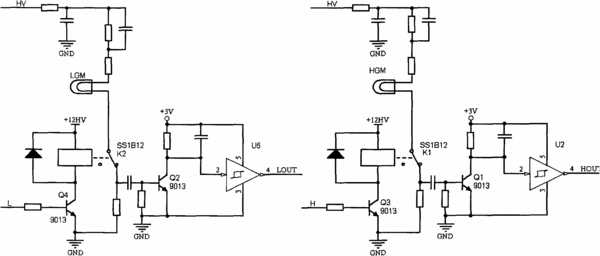

摘要：本实用新型属于辐射测量技术，具体涉及一种应用于β粒子或γ射线测量的双GM计数管自动切换电路，其结构包括低量程切换电路和高量程切换电路，低量程切换电路包括与单片机连接的低量程GM计数管，低量程GM计数管与一个低压常闭干簧管继电器连接，低压常闭干簧管继电器通过两个控制三极管分别连接阴极信号采集电路和输出电路；高量程切换电路包括与单片机连接的高量程GM计数管，高量程GM计数管与一个低压常闭干簧管继电器连接，低压常闭干簧管继电器通过两个控制三极管分别连接阴极信号采集电路和输出电路。本实用新型使得双GM计数管在测量过程中的转换在低压下进行，可靠性更高，降低了由于高压切换带来电路损坏的几率。
- 专利类型实用新型
- 申请人中国辐射防护研究院;
- 发明人邓长明;任熠;杜向阳;程昶;张世让;孟丹;张佳;刘芸;王志刚;侯磊;
- 地址030006 山西省太原市学府街102号
- 申请号CN200920173193.5
- 申请时间2009年08月28日
- 申请公布号CN201503496U
- 申请公布时间2010年06月09日
- 分类号G01T1/18(2006.01)I;
