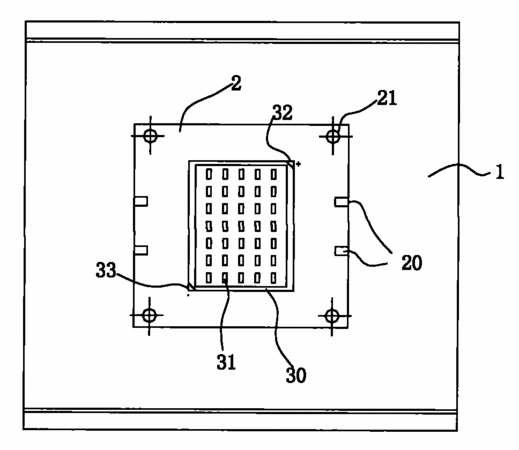

摘要:本实用新型公开了一种用于投影设备的LED光源结构,包括散热体及设于散热体上的基板,基板上设有LED灯组体,LED灯组体包括基体和设于基体上的若干个矩阵分布的贴片式LED发光体。本实用新型因采用大功率的SMT贴片式LED发光体,使LED光源能集中在一个很小的区域内,然后再通过匀光透镜,将高亮度的光线射出至透明的液晶屏,构成高亮度的投影图像;另外本实用新型使用30或30颗以上的1.5W或1.5W以上的LED灯光源,相对现有技术中的投影设备LED光源,亮度提供30%以上,能够代替现有技术中的高压金属灯等热光源,降低投影设备的生产成本和使用成本;并具有节能的效果,具有良好的推广应用前景。
- 专利类型实用新型
- 申请人深圳市庄正电子技术有限公司;
- 发明人朱广礼;
- 地址518000 广东省深圳市福田区八卦四路中浩大厦21楼2119房
- 申请号CN200920205230.6
- 申请时间2009年09月29日
- 申请公布号CN201502903U
- 申请公布时间2010年06月09日
- 分类号F21S2/00(2006.01)I;F21V29/00(2006.01)I;F21V19/00(2006.01)I;F21V23/00(2006.01)I;F21V5/00(2006.01)I;F21V5/04(2006.01)I;F21V29/02(2006.01)I;G03B21/14(2006.01)I;F21Y101/02(2006.01)N;
