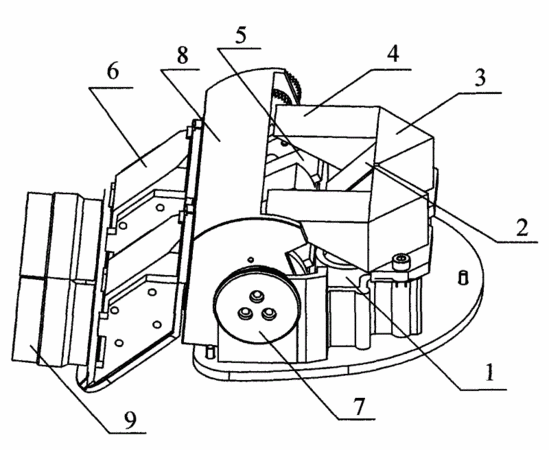

摘要：本实用新型涉及一种可调节式双目镜筒，在壳体内部设有转像棱镜系统与转向系统，转像棱镜系统设置于管镜的上侧，由两组分别相互连接的小45°直角棱镜、大45°直角棱镜与小30°直角棱镜构成，转向系统由摆动反光镜与反射棱镜构成，摆动反光镜与反射棱镜位于联动机构中，并且设置于小30°直角棱镜的前端，反射棱镜的形状为平行四边形，且设置于摆动反光镜的前端。本实用新型的镜筒倾斜角度在0°～35°之间可进行调节，并且双目镜筒也可以进行180°上下翻转，减轻了操作者由于长期在镜下工作造成的颈椎疲劳，提高了眼点高度变化范围，并且成像的清晰度也不会改变，操作员可根据自己的需要进行调节，使观察头能够达到最佳的眼点位置。
- 专利类型实用新型
- 申请人南京江南永新光学有限公司;
- 发明人李晞;赵振杰;张仕能;
- 地址210038 江苏省南京市经济技术开发区恒达路9号
- 申请号CN200920173174.2
- 申请时间2009年08月25日
- 申请公布号CN201489189U
- 申请公布时间2010年05月26日
- 分类号G02B23/18(2006.01)I;G02B23/02(2006.01)I;
