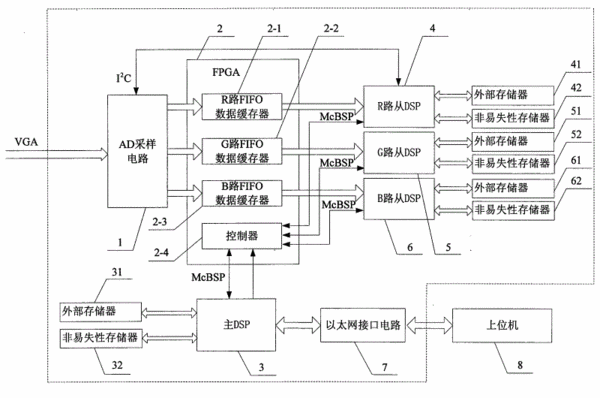

摘要：基于DSP和FPGA的雷达图像采集卡，属于雷达领域，本实用新型是为了解决现有的雷达采集卡将未经压缩的大量的图像直接传送给PC机，没有实现在板卡上的压缩，导致对传输总线实时传输性能的要求过高的问题。本实用新型的AD采样电路采集雷达VGA模拟信号，并转换成RGB三路数字信号，FPGA内部构建有RGB三路FIFO数据缓存器和控制器，所述RGB三路数字信号经对应的FIFO数据缓存器后，存入与之对应的从DSP挂接的外部存储器中，接到命令后，存于外部存储器中的RGB三路数字信号通过FPGA中的控制器依次传到主DSP的外部存储器中，并在主DSP中完成对雷达图像的压缩，再通过网络传送给上位机。
- 专利类型实用新型
- 申请人哈尔滨工程大学科技园发展有限公司;
- 发明人李玉兵;刘富强;邱尔卫;
- 地址150001 黑龙江省哈尔滨市南岗区南通大街258号船舶大厦15楼
- 申请号CN200920100788.8
- 申请时间2009年09月07日
- 申请公布号CN201464643U
- 申请公布时间2010年05月12日
- 分类号G01S7/02(2006.01)I;G01S13/89(2006.01)I;
