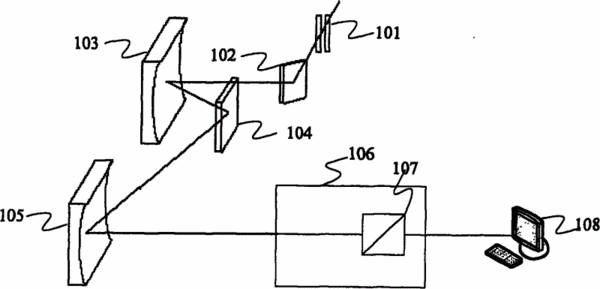

摘要：本实用新型提供一种成像光栅摄谱仪，所述的成像光栅摄谱仪包括：光学装置和传感装置，所述的光学装置与传感装置相耦合，其特征在于，所述的光学装置包括：平面反射镜、超环面准直反射镜、光栅和球面成像反射镜；其中，所述光学装置接收光纤传输的光线，所述的光线依次经过所述的平面反射镜、超环面准直反射镜、光栅及球面成像反射镜后，传送给所述的传感装置。本实用新型能够矫正子午细光束和弧矢细光束会聚点之间的像差。
- 专利类型实用新型
- 申请人北京卓立汉光仪器有限公司;
- 发明人叶磊;方君;
- 地址101149 北京市通州区八里桥南街5号电信科学技术仪表研究所主楼二层
- 申请号CN200920110570.0
- 申请时间2009年07月29日
- 申请公布号CN201464040U
- 申请公布时间2010年05月12日
- 分类号G01J3/40(2006.01)I;G02B17/06(2006.01)I;
