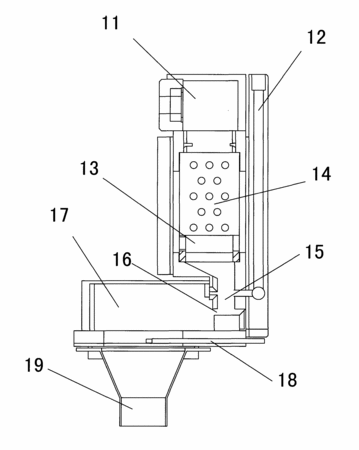

摘要：一种冷却、加热一体化回流炉，所述炉体包括：热风整流腔、冷风整流腔、加热腔、喷嘴、气室、测温棒和混合腔，所述热风整流腔连通所述加热腔，加热腔内设置发热芯，加热腔通过气室与混合腔连通，所述混合腔连通喷嘴，测温棒安装于所述喷嘴的喷口处，所述冷风整流腔连通所述气室，热风整流腔与冷风整流腔通过连接板连接。进行冷却时，冷气经冷风整流腔直接注入气室，通过进风口到达混合腔，从喷嘴将吹向PCB线路板上的无铅焊锡料，冷气温度不发生变化，能够迅速的达到冷却的标准；加热时关闭冷气，空气经加热腔加热后直接到达气室，通过进风口到达混合腔，从喷嘴吹向PCB线路板上的无铅焊锡料，热气温度不受影响，能够迅速的达到加热的标准。
- 专利类型实用新型
- 申请人深圳市效时实业有限公司;
- 发明人胡靖林;
- 地址518014 广东省深圳市宝安区西乡黄田光汇工业园B-3楼东
- 申请号CN200920162612.5
- 申请时间2009年07月16日
- 申请公布号CN201439146U
- 申请公布时间2010年04月21日
- 分类号B23K1/008(2006.01)I;B23K3/00(2006.01)I;
