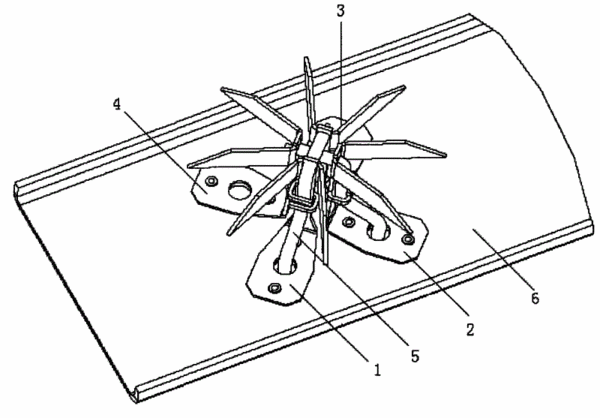

摘要：本实用新型公开了一种宽频带双极化高隔离度高交叉极化比的天线振子，涉及移动通信领域的基站天线。本实用新型包括第1、2、3、4辐射振子单元(1、2、3、4)以及馈电同轴线(5)和反射板(6)；第1辐射振子单元(1)和第3辐射振子单元(3)组成对称振子通过螺钉固定在反射板(6)上；第2辐射振子单元(2)和第4辐射振子单元(4)组成对称振子通过螺钉固定在反射板(6)上；上述两组对称振子相互垂直，通过同轴线(5)连接。本实用新型带宽可达50％，同时拥有隔离度＞28dB，主轴交叉极化比＞20，±60度处交叉极化比＞10dB的良好双极化特性；体积小，质量轻，结构牢固，加工简易，成本低廉，适合大批量生产；适用于GSM1800MHz、WCDMA以及现在我国3G的TD-SCDMA频段，具有很好的兼容性。
- 专利类型实用新型
- 申请人武汉虹信通信技术有限责任公司;
- 发明人高强;侯小强;周厚明;
- 地址430073湖北省武汉市东湖高新技术开发区东信路5号
- 申请号CN200920085347.5
- 申请时间2009年04月24日
- 申请公布号CN201435451Y
- 申请公布时间2010年03月31日
- 分类号H01Q13/08(2006.01)I;H01Q19/10(2006.01)I;H01Q21/24(2006.01)I;
