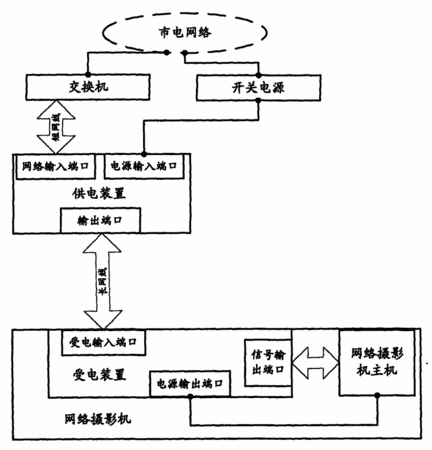

摘要：本实用新型公开一种网络摄像机的供电系统，包括：连接至市电网络的开关电源；基于网络线供电POE技术的供电装置PSE，包括网络输入端口、电源输入接口以及输出端口，所述供电装置网络输入端口通过短网线连接至近端的交换机，电源输入接口连接至所述开关电源，输出端口通过长网线连接至远端的所述网络摄像机；所述网络摄像机包括基于网络线供电技术的受电装置和网络摄影机主机，所述受电装置包括受电输入端口、信号输出端口与电源输出端口，所述受电输入端口通过所述长网线连接所述供电装置，所述信号输出端口连接至所述网络摄影机主机，所述电压输出端口为所述网络摄影机主机供电。本实用新型可以省略市电电缆的安装铺设，成本低。
- 专利类型实用新型
- 申请人深圳市鼎盛威电子有限公司;
- 发明人梁伟;
- 地址518000广东省深圳市南山区西丽镇宝龙第一工业区A栋
- 申请号CN200920130377.3
- 申请时间2009年04月03日
- 申请公布号CN201398195Y
- 申请公布时间2010年02月03日
- 分类号H04L12/10(2006.01)I;
