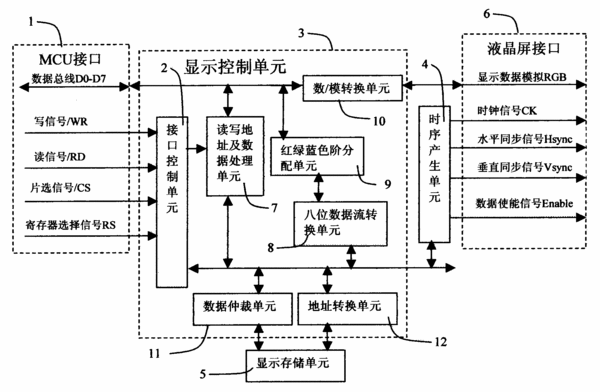

摘要:本实用新型公开了一种用于INTEL8080时序MCU并行接口上的模拟TFT液晶屏显示控制装置,包括MCU接口、显示控制单元、显示存储单元、时序产生单元和液晶屏接口,显示控制单元在时序产生单元的控制下通过MCU接口接收数据,在显示存储单元的辅助下将存储数据进行红、绿、蓝色阶分配,通过数/模转换形成驱动显示数据,经液晶屏接口驱动外接模拟TFT液晶屏显示。其采用简单的指令方式写入地址和写、读显示数据,避免MCU不必要的资源开销,将八位存储数据按3∶3∶2的比例分配为红、绿、蓝的色阶数据,并采用电阻矩阵进行数/模转换,既能满足256色的显示,又降低了成本,效果非常可靠。
- 专利类型实用新型
- 申请人北京德彼克创新科技有限公司;
- 发明人高启寅;黄际雷;杨德文;
- 地址100083北京市海淀区王庄路1号清华同方科技大厦B座20层
- 申请号CN200920107285.3
- 申请时间2009年04月28日
- 申请公布号CN201397658Y
- 申请公布时间2010年02月03日
- 分类号G09G3/36(2006.01)I;G09G3/20(2006.01)I;G09G5/02(2006.01)I;G09G5/04(2006.01)I;
