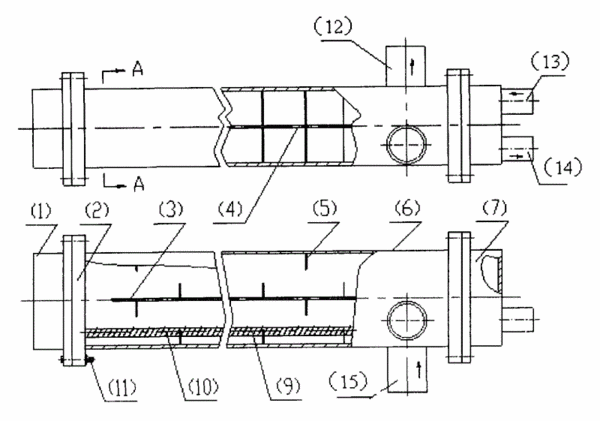

摘要：本实用新型涉及一种双侧四流程强化换热器，包括管程和壳程，所述的换热器为方形结构，换热器的管程通过焊接水室隔板(8)实现分流程，壳程通过焊接垂直隔板(3)和水平隔板(4)实现分流程，壳程的每个流程都布置折流板(5)，换热器内部的不锈钢管外表面紧贴性的缠绕不锈钢钢丝(10)。所述的换热器管程和壳程使用螺栓组件(11)固定连接。本实用新型最大程度的实现使废水温度一次性换热产生较大温降、使冷水一次性换热产生较大温升，增强和提高了换热效果。
- 专利类型实用新型
- 申请人江苏天舒电器有限公司;
- 发明人王天舒;王玉军;曹卫华;李小虎;杨奕;
- 地址226010江苏省南通市经济技术开发区光机电工业园20号
- 申请号CN200820154853.0
- 申请时间2008年11月04日
- 申请公布号CN201377997Y
- 申请公布时间2010年01月06日
- 分类号F28D7/10(2006.01)I;
