一种容置多个插头的eSATA插座

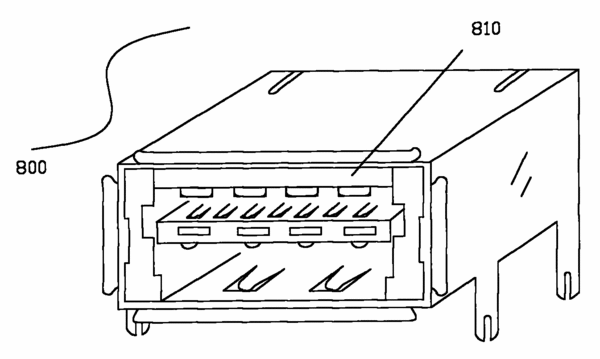

　　摘要：本实用新型公开了一种容置多个插头的eSATA插座，包括插座本体，所述插座本体设置有容置部，所述容置部设置有承载部，所述承载部上表面和所述容置部内壁上表面之间形成第一容置空间，所述承载部下表面和所述容置部内壁下表面之间形成第二容置空间，所述第一容置空间的外形同带凹槽的eSATA插头的外形相适配，所述第二容置空间的外形同USB插头的外形相适配；所述承载部上表面设置有符合eSATA界面连接器协议用于传输数据的电路，所述承载部下表面设置有符合USB界面连接器协议的电路；所述容置部内壁的上表面设置有电源电路，使所述第一容置空间容纳带有承载部的eSATA插头。本实用新型扩展了eSATA插座的兼容性。

专利类型实用新型
申请人北京华旗资讯数码科技有限公司;
发明人李栋;
地址100080北京市海淀区北四环西路58号理想国际大厦11层
申请号CN200920105170.0
申请时间2009年01月21日
申请公布号CN201365047Y
申请公布时间2009年12月16日
分类号H01R27/00(2006.01)I;H01R27/02(2006.01)I;H01R13/66(2006.01)I;H01R13/40(2006.01)I;H01R13/46(2006.01)I;
