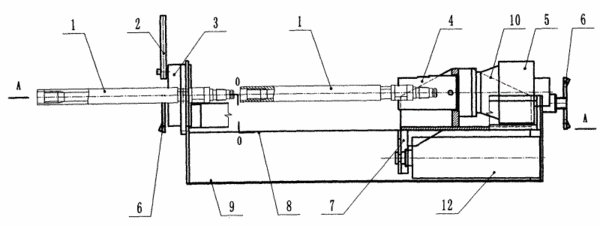

摘要：本实用新型涉及一种用于地下铺设管道的微型顶管机，属于通信施工技术领域。顶管机中，小车置于机箱中部的导轨上，油马达和联接器置于小车内。钻杆与联接器和油马达同轴安装，钻杆通过联接器与油马达联动，钻杆的一端伸入联接器内，另一端伸出机壳。锁紧装置置于机箱侧壁上，钻杆从锁紧装置中伸出机箱，锁紧装置由锁紧手柄进行控制。油缸置于机箱底部，牵引耳安装在油缸活塞杆的端部，牵引耳的一端与小车底部联动。套筒焊接在机箱的两侧，套筒的两端设有支脚，通过支脚，使整台顶管机固定于施工位置。本顶管机的优点是：机构紧凑，整机体积小，适用于狭小空间操作，对钻杆的推力大，推进速度可调。锁紧装置工作可靠，操作轻便简单。
- 专利类型实用新型
- 申请人北京优通泰达电气新技术发展有限公司;北京海伦达科技发展有限公司;
- 发明人郭阿茹;王传君;
- 地址100029北京市朝阳区裕民路12号华展公寓C座503
- 申请号CN200920105881.8
- 申请时间2009年02月25日
- 申请公布号CN201358793Y
- 申请公布时间2009年12月09日
- 分类号E21D9/00(2006.01)I;F16L1/028(2006.01)I;
