距离与位移测试试验台

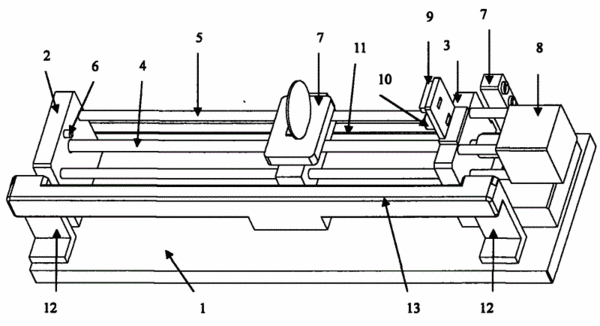

　　摘要：本实用新型涉及一种距离与位移测试试验台，其包括：一底座，其具有一平面的上表面；一左支座及右支座，固定于底座上表面的两端；一丝杆及对称于丝杆放置的一对导杆，其架设于左支座与右支座之间；一限位开关，设置于丝杆上方；一滑台，中部开设通孔，穿设在丝杆及导杆上，滑台顶端设有一挡板；一步进电机，设置于左支座或右支座靠近底座两端的一侧，其与滑台传动连接；红外距离传感器及超声波传感器设置在左支座或右支座上。本实用新型提供一种集多种位移测量传感器于一体的距离与位移测试试验台，对比的学习各种测量仪器，使学员深刻的掌握各种测量仪器的特性和使用方法。

专利类型实用新型
申请人深圳市德普施科技有限公司;
发明人何岭松;
地址518000广东省深圳市福田区天安数码城天吉大厦5楼C1
申请号CN200920050083.X
申请时间2009年01月14日
申请公布号CN201348846Y
申请公布时间2009年11月18日
分类号G09B25/06(2006.01)I;G01B11/02(2006.01)I;G01B11/14(2006.01)I;G01B17/00(2006.01)I;G01B7/02(2006.01)I;G01B7/14(2006.01)I;G01S17/08(2006.01)I;
