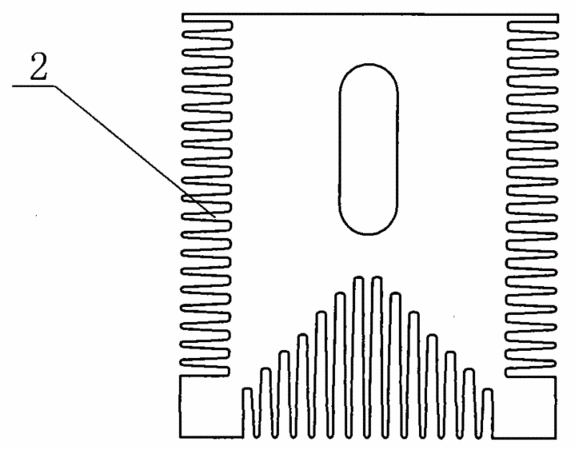

摘要:本实用新型公开了一种全风冷型IGBT感应加热设备,它包括三相全桥整流电路,三相全桥整流电路的输出端与逆变电路的输入端相连接,逆变电路的输出端与谐振回路相连接,上述三相全桥整流电路和逆变电路中功率元器件的散热器均采用风冷翅片。本实用新型由于所有功率器件全部采用全风冷的结构型式,冷却效果好,体积小,排除了水冷结构带来的麻烦和设备庞大的问题,使一台50KW的新型IGBT感应加热电源设备的体积只有760×750×520mm,重量仅有96公斤。另外,合理的匹配变压器初级匝数和变比设计,即提高了整机效率,又保证了感应线圈长期工作不发热,因而实现了全部加热过程任何一个部位均不需水冷却。
- 专利类型实用新型
- 申请人郑州科创电子有限公司;郑州市科融系统工程有限公司;
- 发明人汪献忠;高俊山;吴水江;
- 地址450000河南省郑州市航海东路1096号
- 申请号CN200820238975.8
- 申请时间2008年12月31日
- 申请公布号CN201332514Y
- 申请公布时间2009年10月21日
- 分类号H05B6/02(2006.01)I;H01L23/36(2006.01)I;H01F27/08(2006.01)I;H02H3/00(2006.01)I;H02H7/122(2006.01)I;
