一种液晶电视电动底座的控制电路

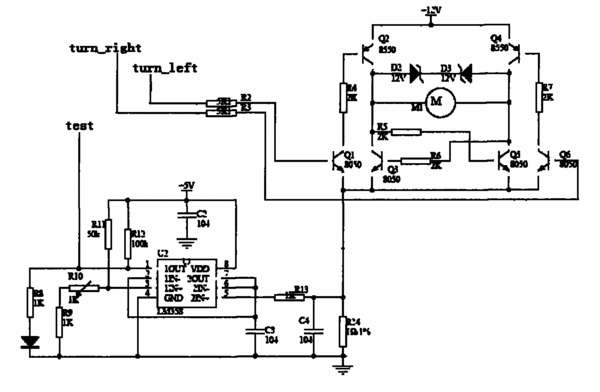

　　摘要：本实用新型为解决上述问题，提供一种更为简单实用的液晶电视电动底座的控制电路，电路从电源出发分别串接有三极管支路(G2、G3)和(G4、G5)，在三极管(G2)和(G4)的集电极之间连接有电机M和反向二极管(D2、D3)，在三极管(G2)的集电极与(G5)的基极之间连接有电阻(R5)，在三极管(G4)的集电极与(G3)的基极之间连接有电阻(R6)，在三极管(G2)的基极与(G3)的集电极之间串接有电阻(R4)和三极管(G1)，在三极管(G4)的基极与(G5)的集电极之间串接有电阻(R7)和三极管(G6)，三极管(G1)和(G6)的基极分别通过引脚连接主控制单元。其有益效果是，电路结构简单，电机控制平稳安全，用户使用方便。

专利类型实用新型
申请人康佳集团股份有限公司;
发明人鲍尔;姜海松;
地址518053广东省深圳市南山区华侨城
申请号CN200820213799.2
申请时间2008年11月28日
申请公布号CN201315562Y
申请公布时间2009年09月23日
分类号H02P7/28(2006.01)I;H02H7/085(2006.01)I;H04N5/64(2006.01)I;F16M11/06(2006.01)I;
