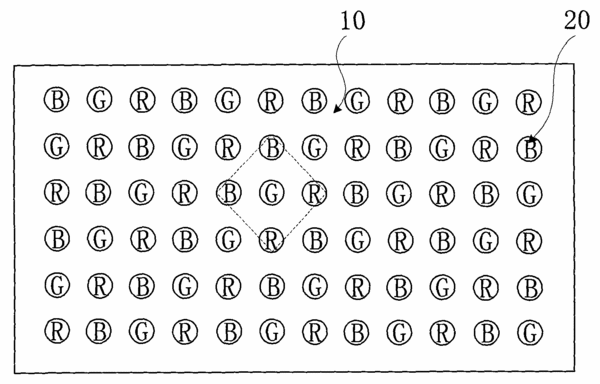

摘要:一种混色良好、光强均衡的LED背光板,包括PCB板(10)以及PCB板(10)上规则排列的LED发光源阵列(20);所述LED发光源阵列(20)为多个四边形组合构成,位于每个四边形四个顶点上的四个LED发光源均为三种颜色的LED发光源构成,其中两个同色LED发光源呈对角布置。所述LED发光源阵列(20)中的多个四边形为菱形、方形或正方形。采用本实用新型技术方案制作的LED背光板,其有利于白平衡调节以及光强比较均衡。
- 专利类型实用新型
- 申请人康佳集团股份有限公司;
- 发明人梁宁;何广举;
- 地址518053广东省深圳市南山区华侨城
- 申请号CN200820213416.1
- 申请时间2008年11月07日
- 申请公布号CN201314530Y
- 申请公布时间2009年09月23日
- 分类号F21V23/00(2006.01)I;F21V19/00(2006.01)I;G02F1/13357(2006.01)I;F21Y101/02(2006.01)N;F21Y105/00(2006.01)N;
