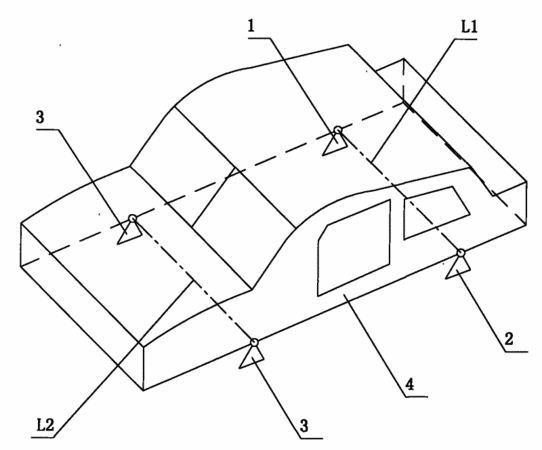

摘要：本实用新型公开了一种用于汽车白车身性能检测的四点支撑约束装置，包括一件全约束支座、一件双自由度约束支座和两件单自由度约束支座，四件支座呈矩形布置于白车身底部，所述全约束支座对白车身的支点和双自由度约束支座对白车身的支点的连线与两件单自由度约束支座对白车身的两支点的连线平行，所述单自由度约束支座约束垂直于水平面方向的移动自由度，所述双自由度约束支座约束垂直于水平面方向的移动自由度，并约束垂直于双自由度约束支座对白车身的支点与全约束支座对白车身的支点的连线方向的移动自由度。该用于汽车白车身性能检测的四点支撑约束装置具有符合力学原理、便于安装调整、适用范围广、可提高测试精度的优点。
- 专利类型实用新型
- 申请人湖南大学;
- 发明人吴长德;雷飞;谢小平;白影春;
- 地址410082湖南省长沙市河西岳麓山湖南大学机械与汽车工程学院车身重点实验室
- 申请号CN200820159098.5
- 申请时间2008年11月07日
- 申请公布号CN201311345Y
- 申请公布时间2009年09月16日
- 分类号G01M5/00(2006.01)I;G01M17/007(2006.01)I;
