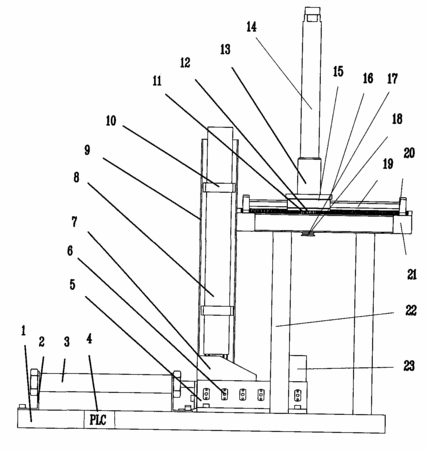

摘要：本实用新型是一种机电一体化实训系统中的自动送料装置。它是在铝合金底板上装有上料装置、输送装置和可编程控制器PLC。上料装置和输送装置都通过现场总线和可编程控制器PLC电连接。上料装置包含有汽缸支座、滚柱式送料槽、支柱、圆柱滚子、推料汽缸和储料筒。输送装置包含有四根立柱、铝合金框架、齿条、圆柱形导轨、滑块、安装铁板、取料汽缸、步进电机、真空吸嘴、滚柱式送料槽和齿轮。本实用新型的优点在于提供了一种机电一体化实训系统中的自动送料装置。该自动送料装置能够真正的模拟实际生产情况，有比较直观的实物，教学效果好。使学生在实际实践过程中能编制可编程控制器程序及能深刻理解真正的机械制造系统。本装置结构合理、简便，制造成本低。
- 专利类型实用新型
- 申请人合肥工业大学;南京有志教学电子仪器有限公司;
- 发明人韩江;丁志;郑有志;陈长琦;夏链;余道洋;朱仁胜;芮建美;
- 地址230009安徽省合肥市屯溪路193号
- 申请号CN200820215385.3
- 申请时间2008年11月27日
- 申请公布号CN201307369Y
- 申请公布时间2009年09月09日
- 分类号G09B25/02(2006.01)I;B65G47/02(2006.01)I;B65G43/00(2006.01)I;
