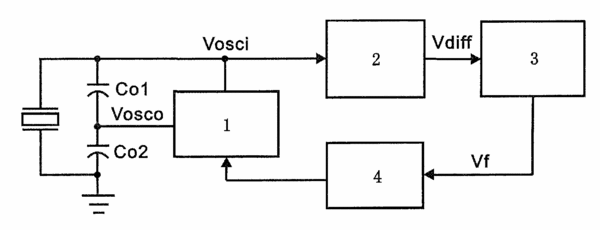

摘要：本实用新型涉及一种CMOS电流自动控制Colpittis晶体振荡器，能够使CMOS振荡电路启动时快速建立振荡，振荡产生后又很快调整偏置，使振荡电路稳定在维持振荡的最小电流状态。技术方案：包括振荡电路(1)、幅度检测电路(2)、自动增益控制电路(3)、电流源(4)和电平检测单元(5)；其中电流源(4)接振荡电路(1)，振荡电路(1)信号输出端接振荡信号幅度检测电路(2)，幅度检测电路(2)信号输出端接自动增益控制电路(3)，自动增益控制电路(3)的反馈信号输出端接电流源(4)用以控制偏置电流；振荡电路(1)的信号输出端还接电平检测单元(5)，电平检测单元(5)的关断信号输出端接电流源(4)和自动增益控制电路(3)。
- 专利类型实用新型
- 申请人美芯集成电路(深圳)有限公司;
- 发明人王澜;袁远;
- 地址518057广东省深圳市南山区高新科技园科技中二路软件园一期四栋516室
- 申请号CN200820212071.8
- 申请时间2008年09月27日
- 申请公布号CN201298823Y
- 申请公布时间2009年08月26日
- 分类号H03B5/38(2006.01)I;H03G3/30(2006.01)I;
