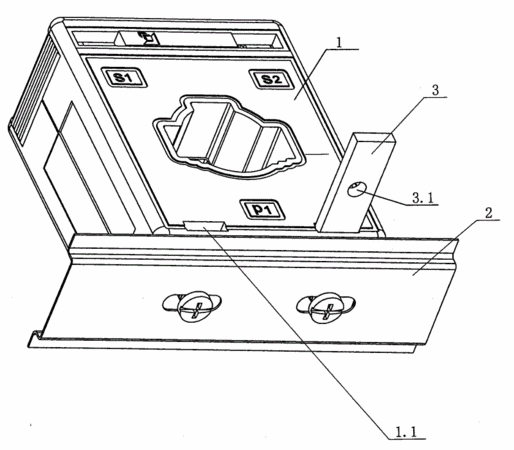

摘要：本实用新型涉及一种电流互感器的新型安装结构，包括电流互感器(1)和导轨(2)，所述电流互感器(1)下部纵向设有两个安装用方孔(1.1)，其特征在于：在两个安装用方孔(1.1)下方的互感器底部增加两个通孔(1.2)，所述两个通孔(1.2)与所述两个安装用方孔(1.1)相通，用两根金属支片(3)装进电流互感器(1)下部的两个安装用方孔(1.1)内，所述金属支片(3)与互感器前后两侧对齐，且金属支片(3)的中心设有一个螺纹孔(3.1)；所述导轨(2)置于所述电流互感器(1)底部，与电流互感器(1)相互平行；将螺钉(4)由导轨(2)底部穿过导轨(2)以及电流互感器(1)底部的通孔(1.2)，并与所述金属支片(3)上的螺纹孔(3.1)固定。本实用新型安装比较方便、简单而且经济。
- 专利类型实用新型
- 申请人江苏安科瑞电器制造有限公司;
- 发明人周中;吴建明;杨广亮;周建明;
- 地址214405江苏省江阴市南闸镇东盟园区东盟路5号
- 申请号CN200820041849.3
- 申请时间2008年07月17日
- 申请公布号CN201282003Y
- 申请公布时间2009年07月29日
- 分类号H01F27/06(2006.01)I;
