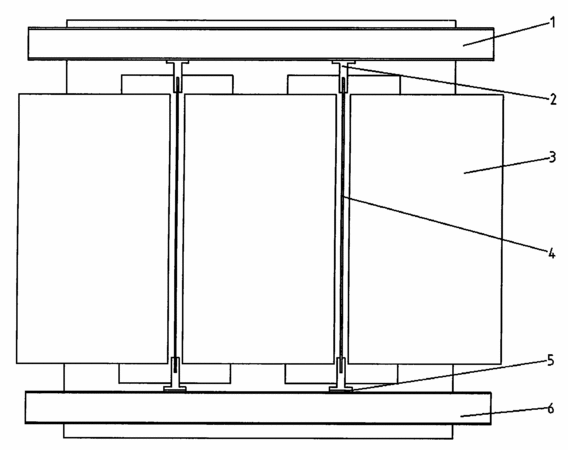

摘要：本实用新型涉及一种干式变压器相间隔板结构，其特征是：在变压器上夹件(1)和下夹件(6)上用绝缘紧固件安装绝缘支架(2)，相间隔板(4)用绝缘紧固件安装在绝缘支架(2)上。绝缘支架(2)呈“T”字形，并且在“T”字形的垂直部分开卡槽，相间隔板(4)插入到绝缘支架(2)卡槽中。在绝缘支架(2)和夹件之间装有一块具有压缩性的绝缘胶板(5)。相间隔板(4)安装在两个相邻的高压线圈(3)之间。相间隔板(4)为绝缘板材。相间隔板使用绝缘板材加工。增强了电气绝缘性能，同时也能够缩小两相高压线圈之间的距离，减少铁芯硅钢片的用量，降低了成本，对高电压的变压器使用起来效果更加明显。
- 专利类型实用新型
- 申请人海南金盘电气有限公司;
- 发明人陈伟;邓永艳;刘书华;董圣文;张绪俊;
- 地址570216海南省海口市南海大道168号海口保税区7号厂房
- 申请号CN200820131915.6
- 申请时间2008年08月08日
- 申请公布号CN201281999Y
- 申请公布时间2009年07月29日
- 分类号H01F27/00(2006.01)I;
