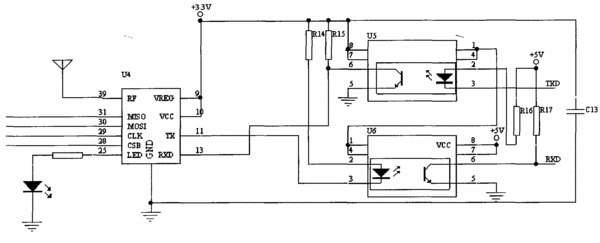

摘要：本实用新型公开了一种基于蓝牙接口传输的数码板，由蓝牙模块(U4)和压感信号采集板和电源组成。由蓝牙模块(U4)和压感信号采集板之间通过光电隔离模块隔离，蓝牙模块(U4)的输入通过单通道的输入光耦合器(U5)输出到压感信号采集板的输出，蓝牙模块(U4)的输出通过单通道的输出光耦合器(U6)输出到压感信号采集板的输入，在蓝牙模块(U4)的输入电压和地之间串接电容(C13)。本装置克服了现有的蓝牙装置，元器件多，耗电高，故障多等不足，有益效果是元器件少、耗电低，运行稳定，可以广泛应用蓝牙通信领域。
- 专利类型实用新型
- 申请人成都大重信科技发展有限公司;
- 发明人彭洪斌;王世忠;
- 地址610000四川省成都市武侯区七道堰街18号
- 申请号CN200820140674.1
- 申请时间2008年10月13日
- 申请公布号CN201260164Y
- 申请公布时间2009年06月17日
- 分类号H04B5/02(2006.01)I;H04B5/00(2006.01)I;
