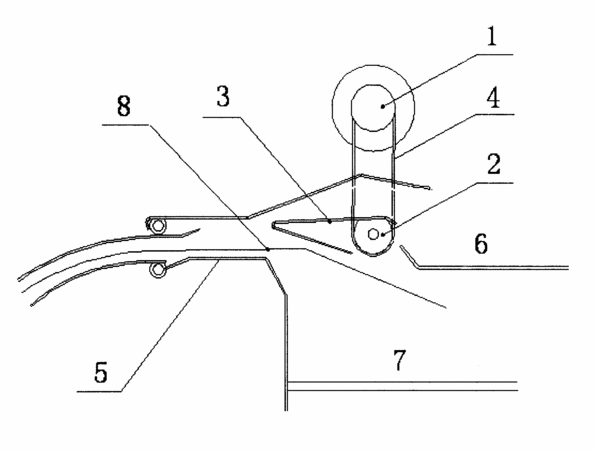

摘要:本实用新型公开了一种新型的双通道纸张分拣机构,其特征在于:一种双通道的纸张分拣机构包括驱动电机、同步带、分拣板、分拣板支轴、走纸道、分拣仓和接纸仓;所述驱动电机与分拣板支轴用同步带连接,分拣板一端固定在分拣板支轴上;驱动电机的转动带动分拣板做相应转动,当分拣板前端转到走纸道末端时,走纸道、分拣板连成一条通路,即分拣通道;当分拣板前端顺时针转动最大角度时,分拣板前端与走纸道末端形成开口,即正确通道;分拣通道后端是分拣仓,正确通道后端是接纸仓。
- 专利类型实用新型
- 申请人北京五岳鑫信息技术股份有限公司;
- 发明人孙彭彪;刘铁松;庞志耕;
- 地址100085北京市海淀区上地信息路22号上地科技综合楼B座五层
- 申请号CN200820127644.7
- 申请时间2008年07月18日
- 申请公布号CN201259675Y
- 申请公布时间2009年06月17日
- 分类号G06K9/20(2006.01)I;G06K17/00(2006.01)I;B07C5/342(2006.01)I;B07C5/36(2006.01)I;B65H29/62(2006.01)I;
