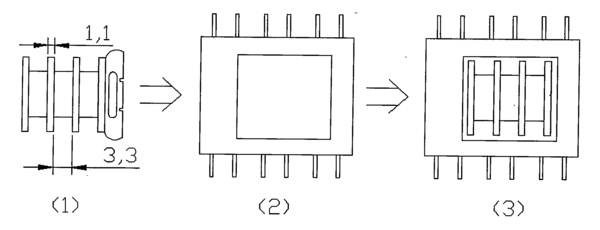

摘要：智能隔离式安全栅适用于工业危险场所电气设备的信号测量及隔离输出，与安装于危险场所的本安型防爆设备共同构成本质安全防爆系统。包括：电源电路、能量限制保护电路、信号采样电路、CPU控制部分、光耦隔离电路、输出电路。其特征在于电源电路的变压器：采用独创的绕线骨架和引脚底盘分离结构，其中绕线骨架开有三个引线槽，引线槽之间通过1.1mm的挡板隔离开来，在不降低电源效率的前提下，能够实现安全栅对电源、输入、输出三方隔离、物理间距大于3.3mm的电气和物理距离要求；引脚底座为一个独立结构，与绕线骨架组装合并后成为一个完整的变压器骨架，其绕线方向与引脚方向相同并且引脚就在同一个绕组引出线的相应位置上。
- 专利类型实用新型
- 申请人福建顺昌虹润精密仪器有限公司;
- 发明人林善平;陈志扬;
- 地址353200福建省顺昌县城南东路41号
- 申请号CN200820131601.6
- 申请时间2008年07月22日
- 申请公布号CN201238192Y
- 申请公布时间2009年05月13日
- 分类号H02H9/00(2006.01)I;H01F27/30(2006.01)I;G01R15/14(2006.01)I;
