    厚膜压力传感器中补偿电阻和感应电阻的位置结构

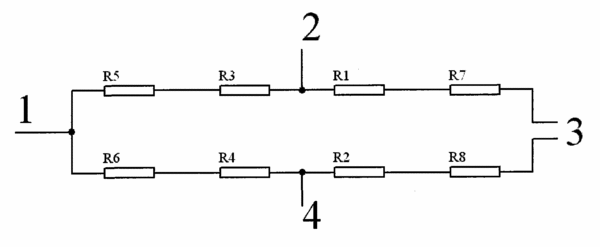

      摘要:本实用新型涉及一种厚膜压力传感器中补偿电阻和感应电阻的位置结构,包括:安置在感应区内的第一感应电阻、第二感应电阻、第三感应电阻以及第四感应电阻;安置在非感应区内第五补偿电阻和第六补偿电阻;第五补偿电阻和第六补偿电阻的一端与第一引线并接,第五补偿电阻和第六补偿电阻的另一端分别与第三感应电阻以及第四感应电阻的一端串接;第三感应电阻的另一端与第四引线和第二感应电阻的一端并接,第四感应电阻的另一端与第二引线和第一感应电阻的一端并接;还包括:一端与第一感应电阻的另一端串接的第七补偿电阻,一端与第二感应电阻的另一端串接的第八补偿电阻;第七补偿电阻和第八补偿电阻的另一端分别与第三引线连接;改善了温漂现象。
    • 专利类型实用新型
    • 申请人上海朝辉压力仪器有限公司;
    • 发明人伍正辉;
    • 地址200090上海市平凉路2440号3号楼3楼
    • 申请号CN200820151538.2
    • 申请时间2008年08月01日
    • 申请公布号CN201233295Y
    • 申请公布时间2009年05月06日
    • 分类号G01L19/00(2006.01)I;G01L19/04(2006.01)I;
