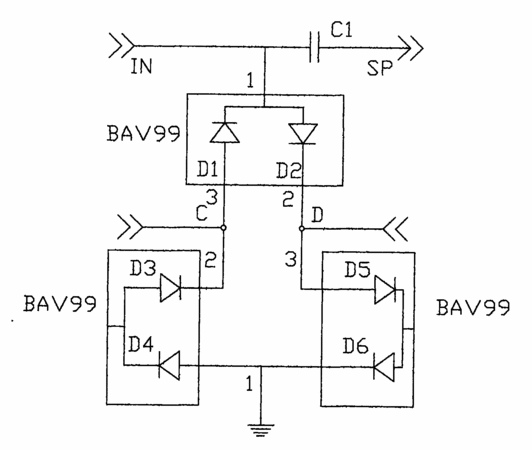

摘要：本实用新型是一种具有限幅作用的音频输入保护电路。特别适用于5V供电的音频信号输入设备。该电路由二极管搭接而成，连接在音频输入端口和接地点之间。关键的设计在于该电路是由一组三个正向串连的二极管和一组三个负向串连的二极管再并联组成，设置在音频输入端口和接地点之间。
- 专利类型实用新型
- 申请人康佳集团股份有限公司;
- 发明人何广举;
- 地址518053广东省深圳市南山区华侨城康佳集团股份有限公司
- 申请号CN200720196210.8
- 申请时间2007年12月21日
- 申请公布号CN201230301Y
- 申请公布时间2009年04月29日
- 分类号H03G11/02(2006.01)I;
