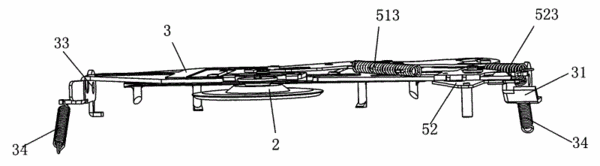

摘要：一种可靠的机芯压碟装置，活动安装于机芯机盘座上，包括用于直接按压碟片的压碟盖、安装压碟盖的压盖座以及分别安装于压盖座下部和上部的检测臂和传动组件，压盖座通过设置于左右两端的压盖座轴孔定位于机盘座上，在压盖座与机盘座之间还连接有固定弹簧，在压盖座右端部还设置有用于与机芯中右滑动臂上的滑滚轴接触的弯折部，在压盖座上开有沿碟片进出机芯方向设置的长导槽，检测臂通过滑设于长导槽中的倒钩滑设于压盖座中，在检测臂上设置有与传动组件接触驱动传动组件动作的连接销。本实用新型可兼容12cm和8cm碟片，各部件连贯性好，衔接紧凑，参与压碟的各零件的功能实现可靠，从而得以实现准确压碟的目的。
- 专利类型实用新型
- 申请人惠州市华阳多媒体电子有限公司;
- 发明人曾荣生;李丰军;
- 地址516006广东省惠州市仲恺高新技术开发区松山工业园6号
- 申请号CN200820047997.6
- 申请时间2008年05月16日
- 申请公布号CN201222351Y
- 申请公布时间2009年04月15日
- 分类号G11B17/051(2006.01)I;G11B17/04(2006.01)I;
