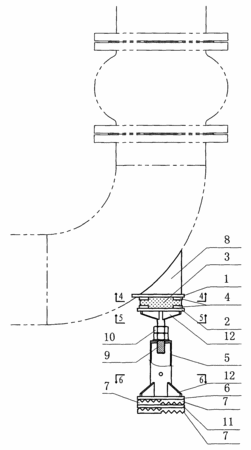

摘要:一种管道支座,包括顶梁、支柱、底梁、减振垫,支座顶部有第一层顶梁、第二层顶梁,第一层顶梁、第二层顶梁之间有隔温层,支座中部有支柱,支座底部依次有底梁和减振垫,支柱一端与第二层顶梁相连,另一端与底梁相连;第一层顶梁、第二层顶梁相对面上安装固定件;第一层顶梁有与管道形状相互配合的接触面的支撑座;减振垫为两层,在两层减振垫之间有垫板;支柱一端为内螺纹结构并与螺栓一端相连,穿过螺栓设有定位螺母,螺栓另一端与第二层顶梁相连;在第二层顶梁与支柱、螺栓连接处有加固板,在底梁与支柱连接处有加固板。本实用新型具有能够支持弯头管道的支撑、具有隔温即隔冷、隔振、任意调节支座高度的优点。
- 专利类型实用新型
- 申请人北京城建安装工程有限公司;
- 发明人郝斌;石立军;高红岩;
- 地址100045北京市西城区南礼士路头条7号
- 申请号CN200820134988.0
- 申请时间2008年09月09日
- 申请公布号CN201180859Y
- 申请公布时间2009年01月14日
- 分类号F16L3/00(2006.01);F16L55/035(2006.01);
