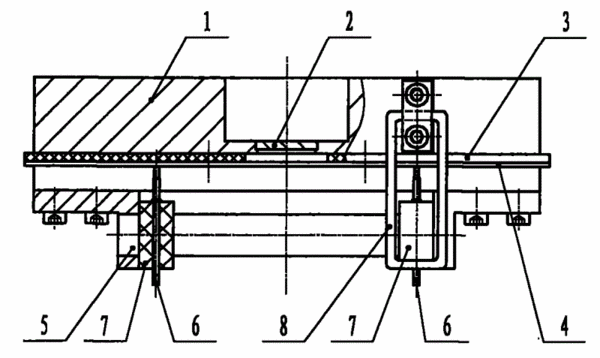

摘要：本实用新型提供用于待测光谱性能的太阳能电池片的夹具，包括：底座(1)、标准探测器(2)、覆铜板(3)、带弹簧探针(6)的绝缘旋转臂(7)和转轴(5)、以及固定旋转臂的扣环(8)。覆铜板和标准探测器固定在底座上，在覆铜板上设有通光孔，光束可以通过通光孔照射到标准探测器上，待测的太阳能电池片紧贴覆铜板并被弹簧探针弹性抵压在覆铜板上。根据本实用新型，当测试多个电池时，只要把前一个电池取下就可以直接测试标准探测器，不需要反复装夹、固定标准探测器，保证了精准度。覆铜板一方面起到支撑电池片的作用，另一方面可以作为电池的正极引出。弹簧探针一方面起到夹持、固定电池片的作用，另一方面可以作为电池的负极引出，整个结构简单易行。
- 专利类型实用新型
- 申请人北京赛凡光电仪器有限公司;
- 发明人杨良;
- 地址101121北京市通州区梨园镇群芳南街258号
- 申请号CN200820078940.2
- 申请时间2008年02月03日
- 申请公布号CN201173823Y
- 申请公布时间2008年12月31日
- 分类号G01J3/28(2006.01);G01M11/02(2006.01);
