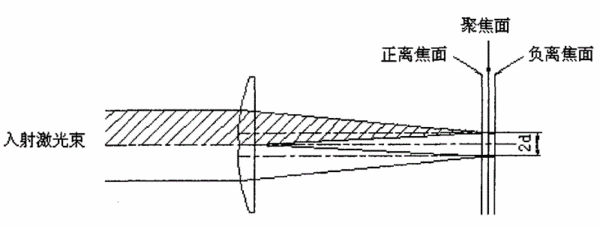

摘要：本实用新型涉及一种激光双点焊分光方法中的聚焦镜，将现有的单片聚焦镜片或组合聚焦镜片的最后一镜片切去一部份成超半镜，并使单镜片的切边到镜片光轴中心的距离等于两焊点间距的一半，组合聚焦镜片的切边到镜片光轴中心的距离经光学计算而定使得聚焦后的两焦点距离等于两焊点间距，再将两片相同的超半镜沿切边拼接在一起。当激光束照射到聚焦镜上，被两镜各自聚焦到其对应焦面上的光轴中心点，两聚焦点之间的距离等于两焊点的间距；当焊接所需离焦量变化时，两焊点的间距是不变的。只要两焊点间距小于原镜片的半径，此方法是简单易行且有效的。
- 专利类型实用新型
- 申请人武汉华工激光工程有限责任公司;
- 发明人游立德;闵大勇;卢飞星;
- 地址430223湖北省武汉市华中科技大学科技园华工科技激光产业园
- 申请号CN200720088753.8
- 申请时间2007年12月06日
- 申请公布号CN201152907Y
- 申请公布时间2008年11月19日
- 分类号G02B27/00(2006.01);B23K26/00(2006.01);
