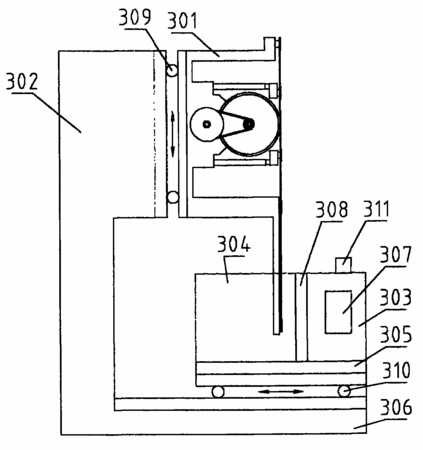

摘要：本实用新型涉及一种往复走丝电火花线切割机床，包括机座、运丝机构、线架、工作台、工作液系统、机床电器及数控系统几大部分，其特征在于：所述工作液系统包括一个上端留有开口的液箱，所述液箱位于加工区，工作台位于液箱内的液面下，所述线架的两个臂均为垂直状态，从上方开口处伸入液箱中，安装于两个臂顶端的两个主导轮位于同一水平面上，两个臂顶端的两个主导轮之间的电极丝位于液箱中的液面下对工件进行电火花线切割加工。本实用新型中，加工区位于液箱中的液面下，排屑效果好、光洁度好、冷却及时，不易烧丝断丝。尤其解决了加工大厚度工件的难题。同时克服了现有低速走丝电火花线切割机浸入式加工密封难的问题。
- 专利类型实用新型
- 申请人江苏三星机械制造有限公司;
- 发明人王炎秋;蒋扣喜;
- 地址225300江苏省泰州市经济开发区春风支路三星公司西厂区
- 申请号CN200720306905.7
- 申请时间2007年11月11日
- 申请公布号CN201147863Y
- 申请公布时间2008年11月12日
- 分类号B23H7/02(2006.01);B23H7/36(2006.01);B23H7/10(2006.01);B23H7/26(2006.01);
