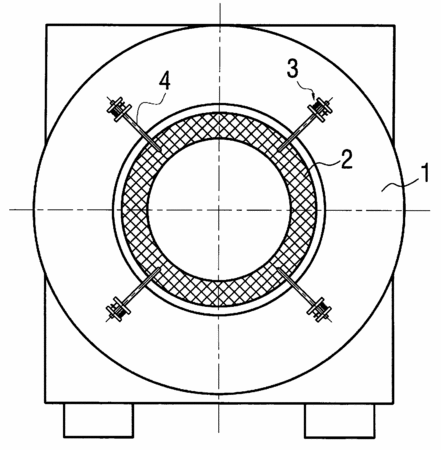

摘要:本实用新型提供了一种用于磁共振系统的减振装置,所述磁共振系统包括一个磁体和一个梯度线圈,所述磁体与所述梯度线圈通过分别布置在梯度磁体和线圈两端的复数个悬挂装置安装在一起。每个所述悬挂装置可以包括柔性的悬挂钢索,一个固定于所述磁体上的固定端子,一个与所述悬挂索端部固定连接的活动端子,以及一个安装在所述固定端子和所述活动端子之间的一个弹簧和一个阻尼器。本实用新型通过悬挂索、弹簧等措施将梯度线圈和磁体尽量隔离开来,从而使得梯度线圈工作时的振动尽可能少的传递到磁体上,使得磁体振动减小,降低了整个系统的噪音。
- 专利类型实用新型
- 申请人西门子(中国)有限公司;
- 发明人李安峰;杜希阳;陶红艳;李顺峰;
- 地址100102北京市朝阳区望京中环南路7号
- 申请号CN200720310197.4
- 申请时间2007年12月29日
- 申请公布号CN201141912Y
- 申请公布时间2008年10月29日
- 分类号G01R33/20(2006.01);A61B5/055(2006.01);
