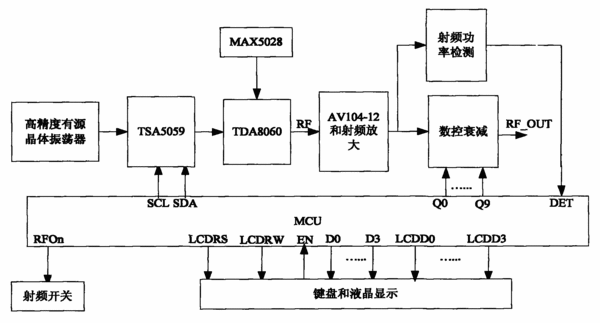

摘要：一种实现宽频信号源的简易装置，主要由微控制器MCU、频率合成器芯片TSA5059两片、环路滤波、压控振荡器芯片TDA8060、压控振荡器芯片TDA5737、升压芯片MAX5028、键盘输入、液晶显示、高精度晶体振荡器、压控衰减器AV104－12、射频信号放大、射频信号检测、数控衰减、稳压电源电路组成，其特征在于：(1)由两组频率合成器、环路滤波、压控振荡器构成两路PLL频率合成器，MCU与TSA5059的数据通过SDA与SCL相连；两路PLL频率合成器把频率信号覆盖至100MHz～2200MHz，从而达到信号覆盖完整。(2)两级宽带放大器将压控振荡器产生的信号进行放大。
- 专利类型实用新型
- 申请人武汉虹信通信技术有限责任公司;
- 发明人李华军;孙红梅;
- 地址430074湖北省武汉市洪山区邮科院路88号
- 申请号CN200720088388.0
- 申请时间2007年11月22日
- 申请公布号CN201130943Y
- 申请公布时间2008年10月08日
- 分类号H04B17/00(2006.01);H04L12/26(2006.01);
